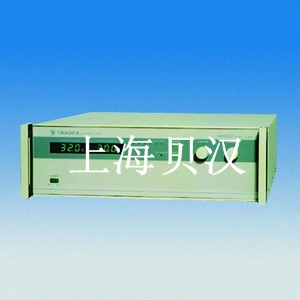

500系列線性恒壓恒流源
型 號：500系列
500系列線性恒壓恒流源
單路線性輸出
輸出電壓0-250V不等，輸出電流0-30A不等，輸出功率576-640W
詳細介紹
|
下載中文說明PDF
|
下載英文說明PDF
|
產品視頻演示
|
同類產品選型
|
500系列線性恒壓恒流源
產品性能與特點： 專利產品
500系列直流穩壓穩流電源, 是采用MOSFET線性串聯調整方式設計的交流輸入直流輸出電源。具有輸出電壓、輸出電流連續可調,穩壓、穩流自動切換及過壓保護、過熱保護等功能，并設有外部控制接口。外部控制接口具有遙控、遙測、遙信功能。
500系列電源低紋波、高穩定、高精度、高可靠可廣泛應用于各類電子、通訊、航空、航天、艦船、國防、高等院校等直流測試和供電場合。
功能與特性：
●輸出電壓0-250V不等，輸出電流0-30A不等，輸出功率576-640W
●穩壓、穩流自動切換。
●輸出電壓、電流綠色 LED顯示。
●穩壓、穩流調節使用高精度 10圈電位器。
●穩壓、穩流連續預置并顯示。
●供電斷電后再次來電，輸出關斷自動轉入預置狀態。
●穩壓源設置遠地取樣端子。
●多臺電源輸出同步啟動、關斷。
●串聯、并聯使用。
●開機、關機輸出無過沖。
500系列產品規格：
|
型號
|
輸出電壓
|
輸出電流
|
輸出功率
|
|
501
|
0～20V
|
0～30A
|
600W
|
|
502
|
0～32V
|
0～20A
|
640W
|
|
503
|
0～40V
|
0～15A
|
600W
|
|
504
|
0～48V
|
0～12A
|
576W
|
|
505
|
0～60V
|
0～10A
|
600W
|
|
506
|
0～120V
|
0～5A
|
600W
|
|
507
|
0～250V
|
0～2.5A
|
625W
|
技術參數：
|
|
500系列
|
|
|
源效應
|
穩壓(CV)
|
≤1×10-5+2mV
|
|
穩流(CC)
|
≤1×10-5+10mA
|
|
|
負載效應
|
穩壓(CV)
|
≤1×10-5+2mV
|
|
穩流(CC)
|
≤1×10-5+10mA
|
|
|
分辯力
|
穩壓(CV)
|
≤1×10-4
|
|
穩流(CC)
|
≤1×10-4
|
|
|
溫度系數
|
≤200PPm/℃
|
|
|
瞬態恢復
|
≤50mS/100mV
|
|
|
顯示誤差
|
電壓表
|
≤1%±2(末位數 )
|
|
電流表
|
≤1%±2(末位數 )
|
|
|
預置誤差
|
電壓
|
≤1%±2(末位數 )
|
|
電流
|
≤1%±2(末位數 )
|
|
|
外部控制速度
|
≤100mS/100mV
|
|
|
外部控制誤差
|
≤1%
|
|
|
連續工作時間
|
8h
|
|
|
外形尺寸(寬×高×長)
|
430×133×430mm
|
|
|
重量
|
22Kg
|
|
