9002電力質量與諧波綜合分析儀

型號：9002

綜合測試、記錄和分析三相電的便攜式電能質量分析儀；
可在線測試三相電力的各項指標；
顯示三相電壓、電流波形及數據；
屏幕可同時顯示三相電力各種參數；
功率、電能測試；
相序、相角、功率因數測試；
諧波分析可達63次；
2M數據存儲功能，記錄時間間隔可以設定；
隨機所帶的軟件可對數據下載、存儲并分析；
交流電源及充電電池兩種方式供電

詳細介紹

下載中文說明PDF

下載英文說明PDF

產品視頻演示

同類產品選型

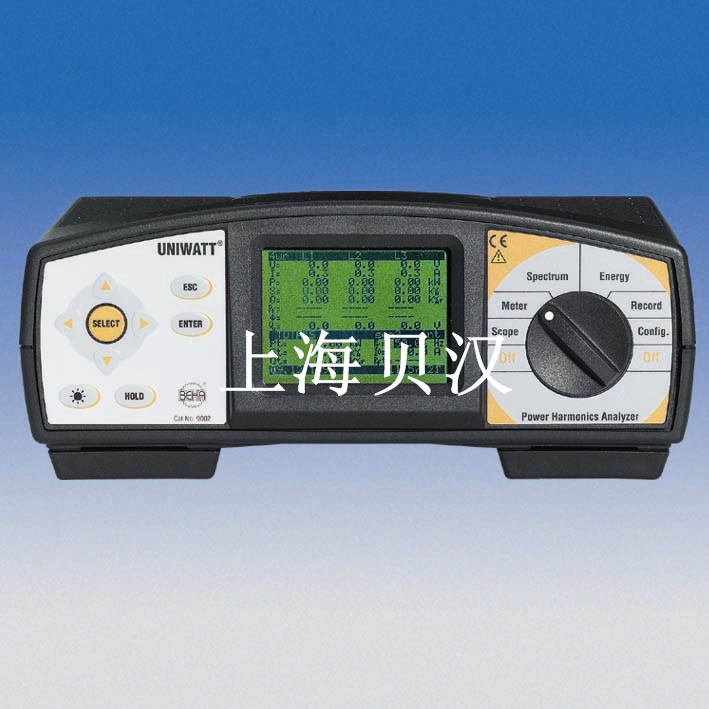

UNIWATT Power Harmonics Analyzer

電力質量與諧波分析儀/電能質量分析儀

產品型號：9002

特別推薦產品：
綜合性的三相電力在線分析儀諧波分析儀超強功能
排除各種電力故障與安全隱患的有效工具

產品功能與特點：
◇在線綜合測試、記錄和分析三相電的便攜式儀器

◇可在線測試三相電力的各項參數
◇顯示三相電壓、電流波形及數據
◇屏幕可同時顯示三相電網的電壓、電流、諧波等各種參數

◇同時還有功率、電能等測量功能

◇相序、相角、功率因數等測試
◇諧波分析最高可達63次
◇2M數據存儲功能，記錄時間間隔可以設定
◇隨機所帶的軟件可通過電腦設置并監測電網、及對數據下載、存儲并分析
◇儀器本身供電方式可選220V交流電源或電池
◇儀器開機自檢功能

◇自動關機節電功能

測試功能/參數:

三相電壓：
測試范圍/分辨率：10…550V/0.1V
精度：±（0.5％＋2D）
頻率：43…68Hz

三相電流：
范圍：20A…1000A/0.02…1V（電流互感器）
分辨率：0.3A /0.3mV
精度：±（0.5％＋2D）
波形因數：2.5
允許過載：50％

諧波頻譜：
諧波：DC…63次（顯示DC…25次）
顯示百分比及絕對幅值
顯示THD電壓、電流有效值

計算及顯示參數：
三相電壓、電流波形
三相電壓、電流有效、平均、最大值
功率因數
電壓、電流總諧波畸變率
頻率測量
電壓、電流波形因數
相序、相角測試

整屏顯示參數：
三相電流、電壓瞬時有效值
頻率
有功、無功及視在功率（相、總量）
功率因數（相、總量）
COSΦ

2M的存儲功能：
記錄時間間隔：1秒…15分（或30分鐘）

其它參數：
電源：220V/AV（42…63HZ）
或充電電池（充滿可工作5小時）
功耗：＜10VA
顯示：160×116mmLCD液晶顯示（帶背光）
記憶容量：2Mb（掉電保存功能）
通訊：RS232接口
波特率：2400…57600
防護等級：IP54
工作溫度：－10…＋50℃
尺寸重量：265×110×185mm /2.1kg

全套配件：
1臺電力質量綜合分析儀
6根測試轉接線（紅黑各3根）
6個鱷魚夾（紅黑各3個）
6個測試表筆（紅黑各3個）
1根電源線
4節充電電池
1根RS232電腦接口電纜
1張Power Link軟件光盤（Win95/98/2000/ME/XP系統）
1個儀器包
1本英文使用說明書和1本中文說明書

選配件：
3個電流互感器
