- 綜合安全測試儀

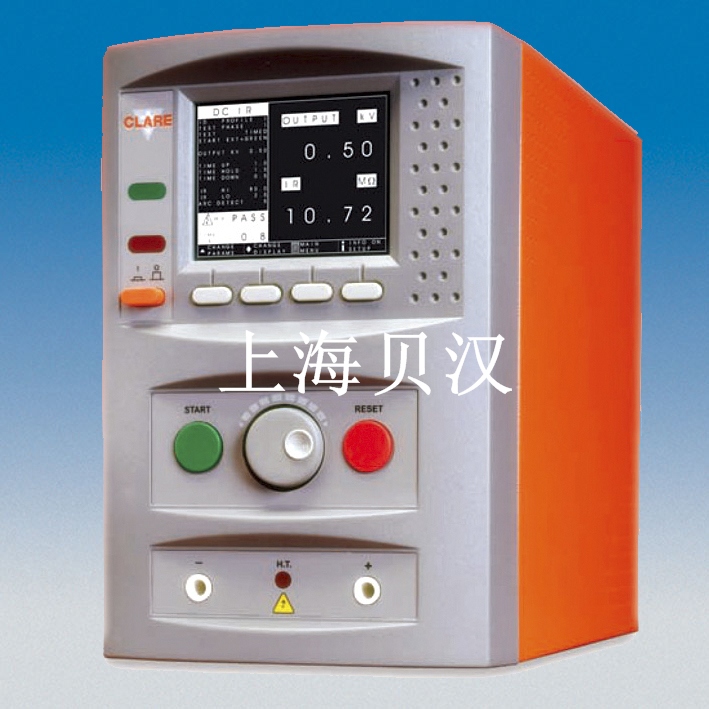

HAL103可編程耐壓絕緣接地測試儀
型 號：HAL103
ClareHAL103可編程絕緣耐壓接地測試儀
4和1安規綜合測試儀
4和1安規綜合測試儀
1）高達交流5kV，直流6kV的耐壓測試，可編程
2）10-1000V絕緣電阻測量，可編程
3）接地電阻測量，測試電流0.1A-40A，可編程
4）電弧等級測試功能
詳細介紹
|
產品視頻演示
|
ClareHAL 103
Advanced Multi-function Safety Tester
可編程絕緣耐壓接地測試儀
產品型號：HAL103
定購編號：H103
可執行以下國際標準測試：
IEC / EN 60598
測試燈具和照明設備：如工業照明、家用照明、路燈照明；其它包括金鹵燈、水銀蒸汽燈、鹵素?zé)?、熒光燈?/span>LED燈。
測試燈具和照明設備：如工業照明、家用照明、路燈照明；其它包括金鹵燈、水銀蒸汽燈、鹵素?zé)?、熒光燈?/span>LED燈。
IEC / EN 60950
IT設備：如個人電腦、電信設備、衛星電視接收器、打印機及其它電腦外圍應用設備。
IT設備：如個人電腦、電信設備、衛星電視接收器、打印機及其它電腦外圍應用設備。
IEC / EN 60335
家用電器：如洗衣機、冰箱、微波爐、電飯鍋、電磁爐、電熨斗等。
BS / IEC / EN 60745
手持式電動工具：例如砂光機、電鉆、電鋸、射釘槍、電動螺絲刀等。
IEC/ EN 61010
電氣設備：測試和測量設備、數字萬用表、鉗形表、示波器和實驗室設備等。
◆可編程絕緣耐壓接地安規綜合測試儀
手持式電動工具：例如砂光機、電鉆、電鋸、射釘槍、電動螺絲刀等。
IEC/ EN 61010
電氣設備：測試和測量設備、數字萬用表、鉗形表、示波器和實驗室設備等。
◆可編程絕緣耐壓接地安規綜合測試儀
◆遵循EN50191電氣試驗設備的安裝和操作標準
◆高達交流5kV，直流6kV的耐壓測試，可編程
◆10-1000V絕緣電阻測量，可編程
◆接地電阻測量，測試電流0.1A-40A，可編程
◆電弧等級測試功能
功能與特點：
◇HAL103可編程絕緣耐壓接地測試儀是一款生產線安全檢驗的自動化測試設備，為客戶提供了一款先進的以提高產能和工作效率的綜合測試儀。
◇其獨特的隔離式絕緣耐壓輸出系統，確保了操作人員的絕對安全。使其成為目前市場上最安全的絕緣耐壓測試儀。
◇HAL系列可以直接應用于大部分的ISO質量體系（包括產品安全檢驗,實驗室試驗和計量檢測等）
◇HAL系列儀器可存儲多達6000個測試結果，并可以下載到電腦中。
◇如果利用選配的軟件和條形碼掃描儀，更可將測試結果自動生成標簽，使整個測試過程更精確、更高效、更快捷。測試流程可以用條形碼掃描儀自動設定。
◇儀器包括遠程遙控端口，例如借用PLC控制電路腳踏開始與結束測試。另有RS232端口，兩種端口都使HAL成為系統集成的理想之選。
◇遵循EN50191電氣試驗設備的安裝和操作標準
技術參數：
|
AC交流耐壓測試
|
|
|
電壓范圍
|
0.100-5.000kV (可編程)
|
|
電壓分辨率
|
10V/步進(可設定)
|
|
電壓精度
|
±(1%＋2d)
|
|
最大輸出電流
|
20mA @5kV 50 / 60hz 可選
|
|
顯示電流范圍
|
0.00-20.00mA
|
|
顯示電流分辨率
|
0.01mA
|
|
DC直流耐壓測試
|
|
|
電壓范圍
|
0.100-6.000kV (可編程)
|
|
電壓分辨率
|
10V/步進(可設定)
|
|
電壓精度
|
±(1%＋2d)
|
|
最大輸出電流
|
10mA @6kV
|
|
顯示電流范圍
|
0.00-10.00mA
|
|
顯示電流分辨率
|
0.01mA
|
|
輸出波紋
|
<5% @ 6kV
|
|
DC絕緣電阻測試
|
|
|
DC輸出電壓
|
250, 500或1000V可選
10-1000V完全可調
|
|
絕緣電阻量程
|
0.1–99.99MΩ
100.0MΩ–999.9MΩ
|
|
絕緣電阻精度
|
±(5%W0.50MΩ-99.99MΩ＋5d)
100.0MΩ-699.0MΩ ±(5%＋5d)
700.0 MΩ-999.9M ±(10%W＋5d)
|
|
接地電阻測試
|
|
|
測試電壓
|
名義6V/AC
|
|
輸出電流范圍
|
0.1–40.0A 可調 0.1A步進
|
|
遵循范圍
|
0-200mΩ 高達 25.0A
0-500mΩ 高達 10.0A
|
|
測量范圍
|
0-1000mΩ
|
|
精度
|
±(1%＋5d)
|
|
測試持續時間范圍
|
0.5–10.0秒 可設置
|
|
電弧偵測
|
10級
|
|
外部連接
|
|
|
打印機
|
RS232
|
|
PC
|
RS232
|
|
指示燈
|
有
|
|
保護開關
|
有 通過與后面3針相連
|
|
附加信息
|
|
|
尺寸
|
370×300×204mm
|
|
重量
|
大約12kg
|
|
提供電壓
|
可選115V/230V 50或60Hz
|
|
工作溫度
|
0℃到+40℃
|
|
存儲溫度
|
-10℃到+60℃
|
|
EN50191電氣試驗設備的安裝和操作標準
|
使用時遵循該標準
|
標準配置：
高壓測試線夾1對
電源線1根
保護插頭1個
接地輸出盒 1個+接地探針1根(僅指HAL103和HAL104)
保護插頭1個
接地輸出盒 1個+接地探針1根(僅指HAL103和HAL104)
中英文使用手冊一套
可選型號功能比較：
|
產品型號
|
HAL101
|
HAL102
HALScan |
HAL103
HALCombi |
HAL104
|
|
定購編號
|
H101
|
H102
|
H103
|
H104
|
|
接地連接點測試
|
|
|
■
|
■
|
|
AC/DC交流直流耐壓測試
|
■
|
■
|
■
|
■
|
|
絕緣電阻測試
|
■
|
■
|
■
|
■
|
|
泄漏電流測量
|
|
|
|
■
|
|
功率和功率因數測量
|
|
|
|
■
|
|
內置5組測試裝置(前1后4)
|
|
■
|
|
|
|
電弧偵測
|
■
|
■
|
■
|
■
|
|
指示燈報警
|
■
|
■
|
■
|
■
|
|
聲音報警
|
■
|
■
|
■
|
■
|
|
測試結果存儲
|
6000
|
6000
|
6000
|
6000
|
|
預先確定和客戶測試次序
|
■
|
■
|
■
|
■
|
|
PLC接口
|
■
|
■
|
■
|
■
|
