110V和120V漏電保護器的測試技巧

發布時間：2012-1-19 16:55:44 瀏覽量：4784 【字體：大中小】

如何用9221B測量110V-120V的漏電保護器

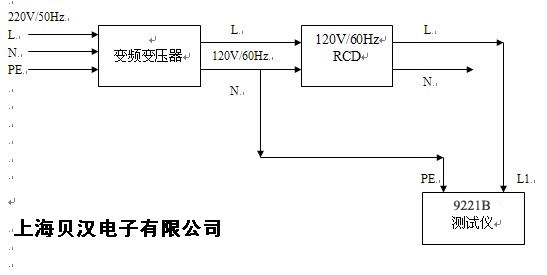

（圖1）

（圖2）

將變頻變壓器輸出設置為RCD標稱的規格，如120V/60Hz或110V，按圖1 方式連接。
圖2為測試儀顯示屏

1）將測試儀開機，儀器自檢，出現右圖第一個（其中Instantaneous為跳斷電流選項）

（Time Delay為跳斷時間選項）

可選測量跳斷電流或者跳斷時間（左上角*符號根據你的MENU選項上下跳動，默認第一項是跳斷電流測試）

假如現在就測量跳斷電流，按ENTER即可

2）顯示第二個圖，設置儀器旋鈕至最小啟動電流（約2mA）

3）繼續按ENTER，出現第三個圖，0度與180度相位選擇，默認0度（也可以選擇180度）

4）繼續按ENTER，出現第四個圖，此時接通RCD電源（或按下復位鍵），儀器開始測量，很快RCD跳斷了，此時出現跳斷電流值，比如4mA

5）繼續按ENTER，又恢復到第一個圖，此時假如要測量跳斷時間了，請按MENU（使*符號跳到下面的Time Delay），

6）繼續按ENTER，顯示第二個圖，旋鈕不需動它（還是在原2mA）

7）繼續按ENTER，出現第三個圖，0度與180度相位選擇，默認0度（也可以選擇180度）

8）繼續按ENTER，出現第四個圖，此時接通RCD電源（或按下復位鍵），儀器開始測量，很快RCD跳斷了，此時出現跳斷時間值，比如0.020s

至此，該RCD測試完畢，其跳斷電流為4mA，跳斷時間為0.020秒（20毫秒）

繼續測量其它RCD

拔下RCD，換個新RCD，繼續按ENTER，又恢復到第一個圖，此時假如要測量跳斷時間，請按MENU（使*符號跳到下面的Time Delay）

照以上步驟以此類推

至于測量220V的漏電保護器則將RCD與測試儀直接連接即可，無需變頻變壓器了。

注釋：這里的“RCD”即為我們俗稱的“漏電保護器”
